JETSETでは 実験・学習・研究用途向け ジェットタービンエンジンを取り扱っております、圧力、温度センサーは各7カ所ずつ、Windowsにて計測データーを取得可能、価格等詳しくはお問い合せください。


営業時間:9:00〜19:00 定休:日祝
教育・実習・実験 タービン

実験・学習・研究 ジェットタービンエンジン

 TOP
>
JS-Merlin160ER
テストベンチ  ●圧力計測5カ所 / 温度計測6カ所 / 推力 / 回転数 / 燃料流入計
 ※ご要望に応じてセンサー数を増減可能です。
 ※ログ取得(オプション)

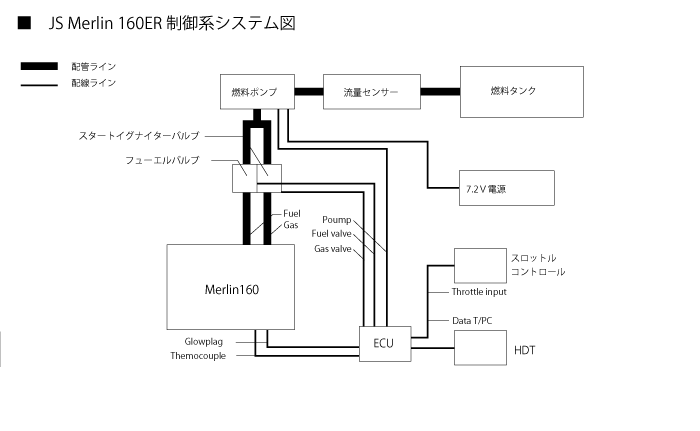

 ●専用テストベンチ(推力計測タイプ) ●各センサー計測値表示器
 ●外部コントローラー

JETSETオリジナル JS-Merlin160ER

  • 本製品は
    小型高出力ターボジェットエンジンを用い、始動〜運転〜停止までのエンジン回転数、推力、排気温度に加え、追加したセンサーにより吸気部とエンジン内部の温度、圧力、そして燃料の流量等を確認運転する機器一式をまとめたジェットタービンエンジンテストベンチです。
  • 1.装置概略仕様
  • 本体外観寸法   :W:372mm × D:198mm × H:257mm
    重量       :約8.89kg
    電源       :AC100V 50/ 60Hz
    燃料       :ケロシン(灯油)+タービンオイル3〜5% 混合油

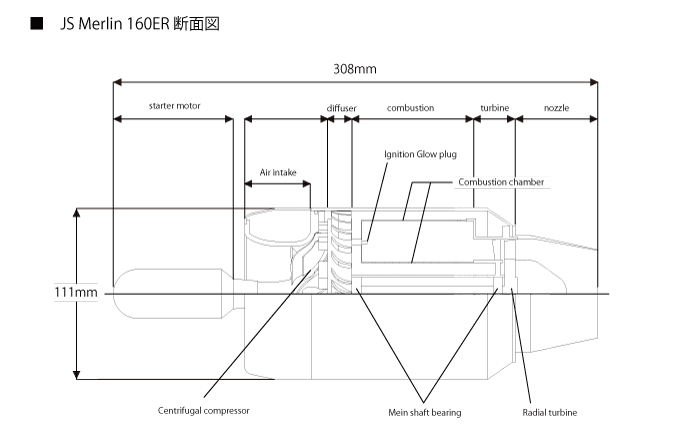

  • 2.エンジン本体仕様
  • エンジン名称   :JETMUNT社製 Merlin160 ターボジェットエンジン
    重量       :1870g(マウントバンド含む本体重量)
    外形寸法     :φ111mm × 308mm
    最大推力     :130N(113,000rpm時)
             :170N(118,000rpm時)標準仕様
    アイドリング推力 :7N(32,000rpm時)
    最高回転数    :113,000rpm
             :118,000rpm 標準仕様
    最高排気温度   :550〜850℃
    燃料       :ケロシン(灯油)+タービンオイル5% 混合燃料
    燃料消費量    :580cc/min
    圧力比      :3.1:1
    流入空気質量流量(Mass Flow):380g/sec
  • 3.センサー計測範囲
  • 推力      :0〜500N
    回転数     :0〜200,000RPM
    燃料消費量   :0〜2000ml/min
    温度      :0〜1100度
    圧力      :+10〜-10.00kPa

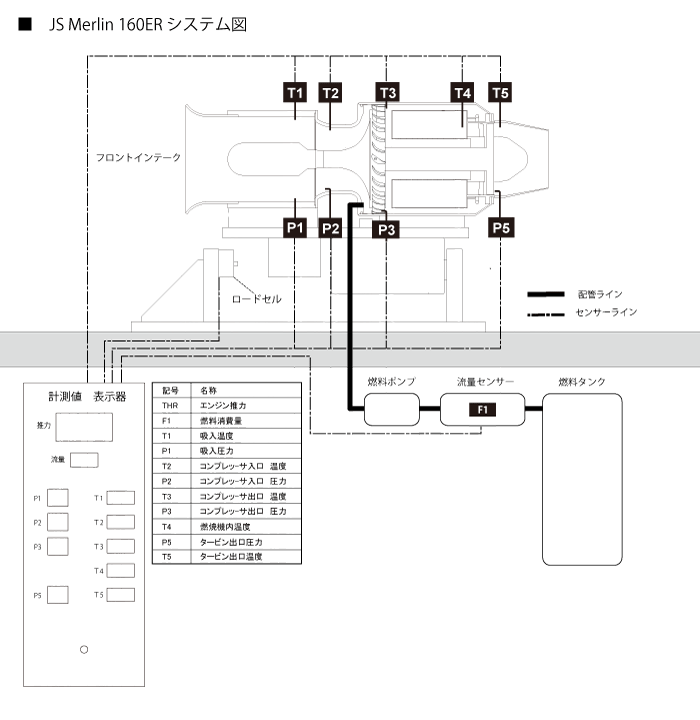

  • 3.計測箇所
  • エンジン推力 (N)
    エンジン回転数 (rpm)
    吸込み空気温度 (℃)
    吸込み空気圧力 (MPa)
    コンプレッサ入口温度 (℃)
    コンプレッサ入口圧力 (MPa)
    コンプレッサ出口温度 (℃)
    コンプレッサ出口圧力 (MPa)
    タービン出口温度 (℃)
    タービン出口圧力 (MPa)
    燃料流量 (ml/min)

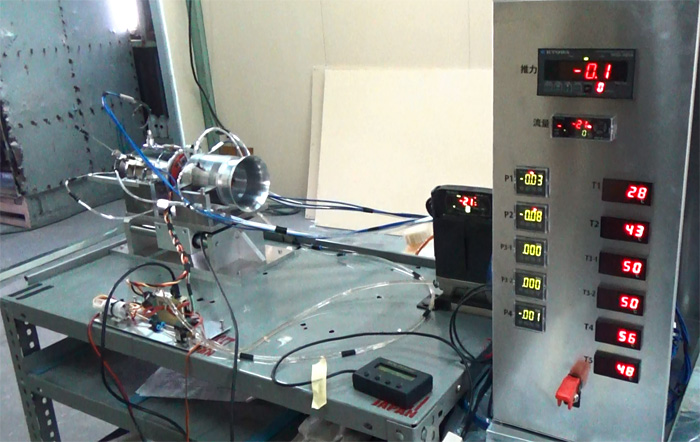

推力対応型テストベンチa

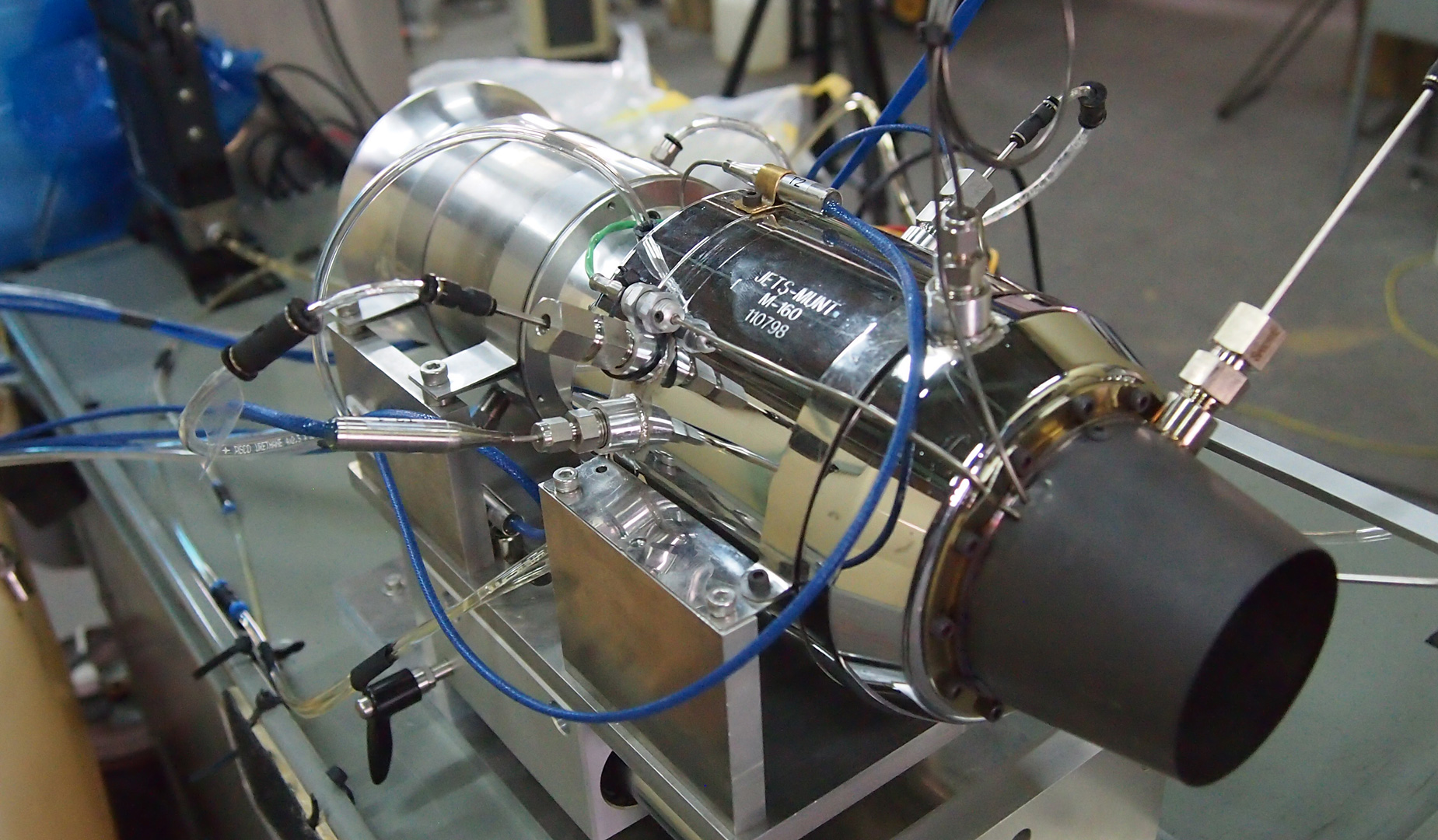

実験実習用エンジンJSMerlin160ER 2

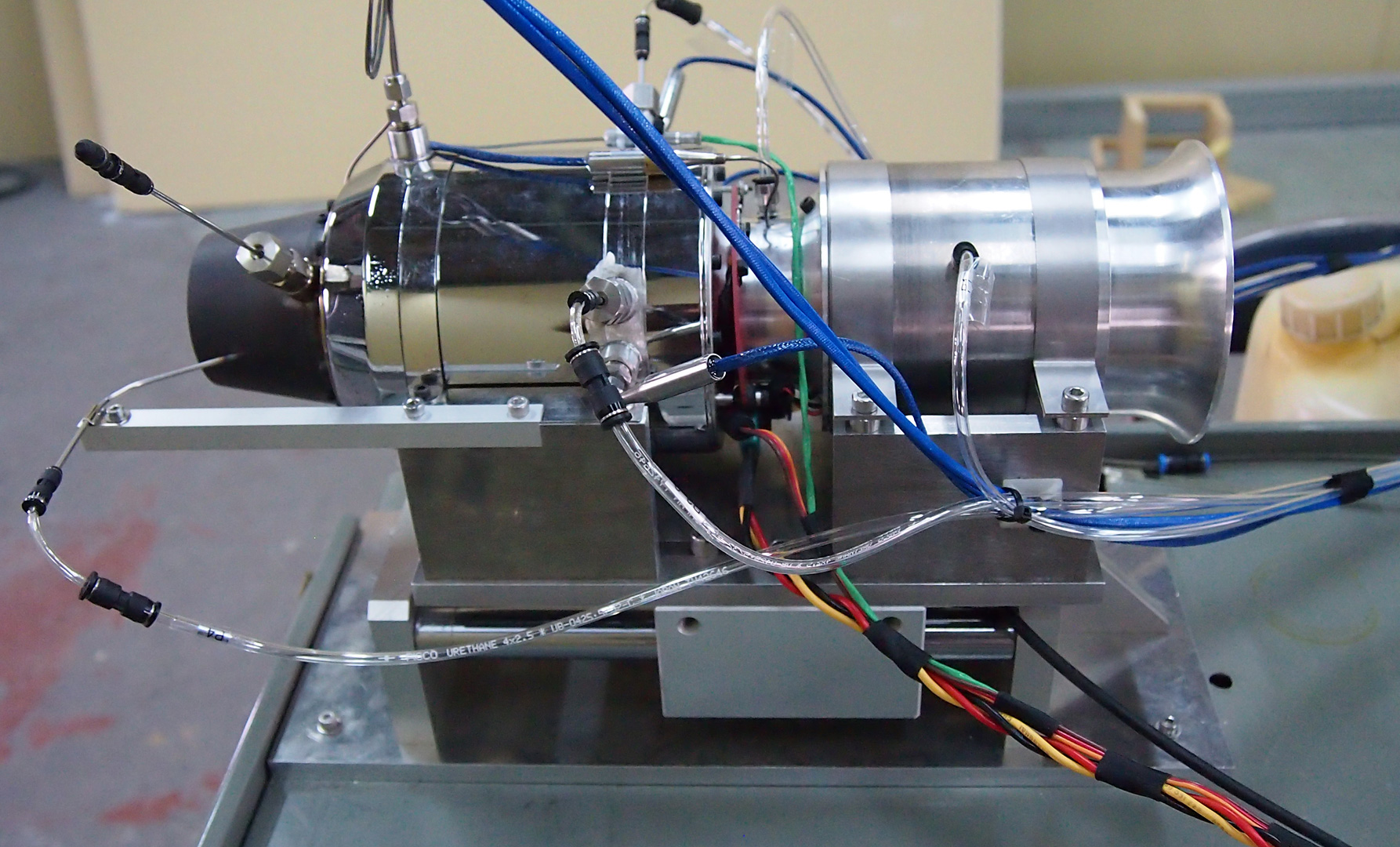

実験実習用エンジンJSMerlin160ER 3

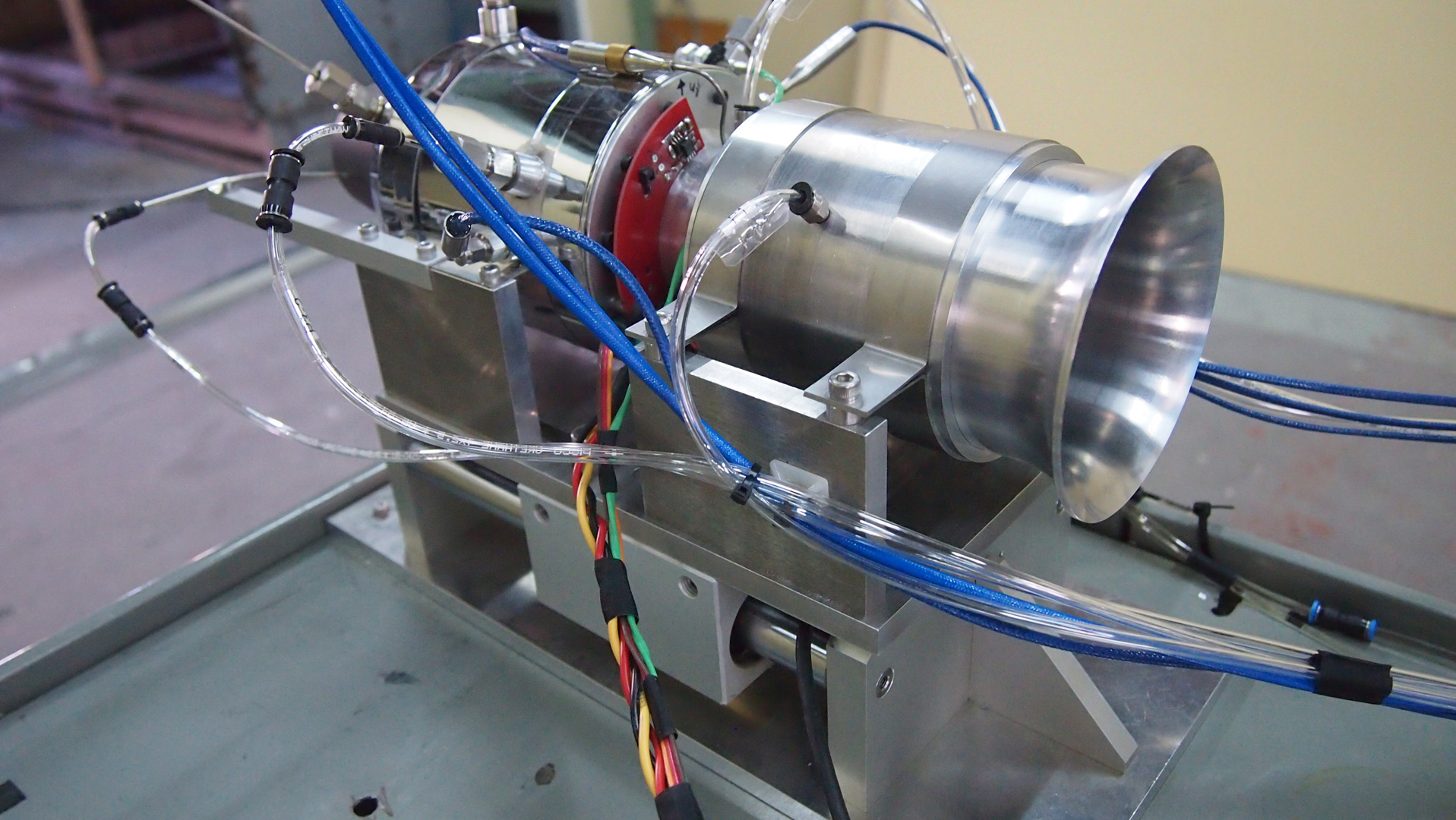

実験実習用エンジンJSMerlin160ER 4

実験実習用エンジンJSMerlin160ER 5
実験実習用エンジンJSMerlin160ER 6

実験実習用エンジンJSMerlin160ER 7
